Пр. 12

1

Удерживающая система.

Обозначения на схеме:

1 – удерживающая привязь (пояс предохранительный безлямочный),  охватывающая туловище человека и состоящая из отдельных деталей, которые в сочетании со стропами фиксируют работника на определенной высоте во время работы;

2 – открывающееся устройство для соединения компонентов, которое позволяет работнику присоединять строп для того, чтобы соединить себя прямо или косвенно с опорой (далее — соединительный элемент (карабин);

3 – анкерная точка крепления, к которой может быть прикреплено средство индивидуальной защиты после монтажа анкерного устройства или структурного анкера, закрепленного на длительное время к сооружению (зданию);

4 – находящийся в натянутом состоянии строп регулируемой длины для удержания работника;

5 – перепад высот более 1,8 м.

Компоненты и элементы удерживающих систем должны выдерживать статическую нагрузку не менее 15 кН, а стропы, выполненные из синтетических материалов, не менее 22 кН.

2

Система позиционирования позволяющая работнику работать с поддержкой, при которой падение предотвращается.

Обозначения на схеме:

1 – поясной ремень для поддержки тела, который охватывает тело за талию;

2 – находящийся в натянутом состоянии строп регулируемой длины для рабочего позиционирования, используемый для соединения поясного ремня с анкерной точкой или конструкцией, охватывая ее, как средство опоры;

3 – строп с амортизатором;

4 – страховочную привязь.

Поясной ремень системы позиционирования может входить как компонент в состав страховочной системы.

Работник при использовании системы позиционирования должен быть всегда присоединен к страховочной системе. Подсоединение должно проводиться без какой-либо слабины в анкерных канатах или соединительных стропах.

3

Страховочная система, состоящая из страховочной привязи и подсистемы, присоединяемой для страховки.

Обозначения на схеме:

1 – структурный анкер на каждом конце анкерной линии;

2 – анкерная линия из гибкого каната или троса между структурными анкерами, к которым можно крепить средство индивидуальной защиты;

3 – строп;

4 – амортизатор;

5 – страховочная привязь (пояс предохранительный лямочный) как компонент страховочной системы для охвата тела человека с целью предотвращения от падения с высоты, который может включать соединительные стропы, пряжки и элементы, закрепленные соответствующим образом, для поддержки всего тела человека и для удержания тела во время падения и после него.

Подсоединение соединительно-амортизирующей подсистемы к работнику осуществляется за элемент привязи, имеющий маркировку А.

Подсоединение к точке, расположенной на спине и помеченной на схеме буквой А является предпочтительным, поскольку исключает возможность случайного ее отсоединения (отстегивания) самим работником и не создает помех при выполнении работ.

4

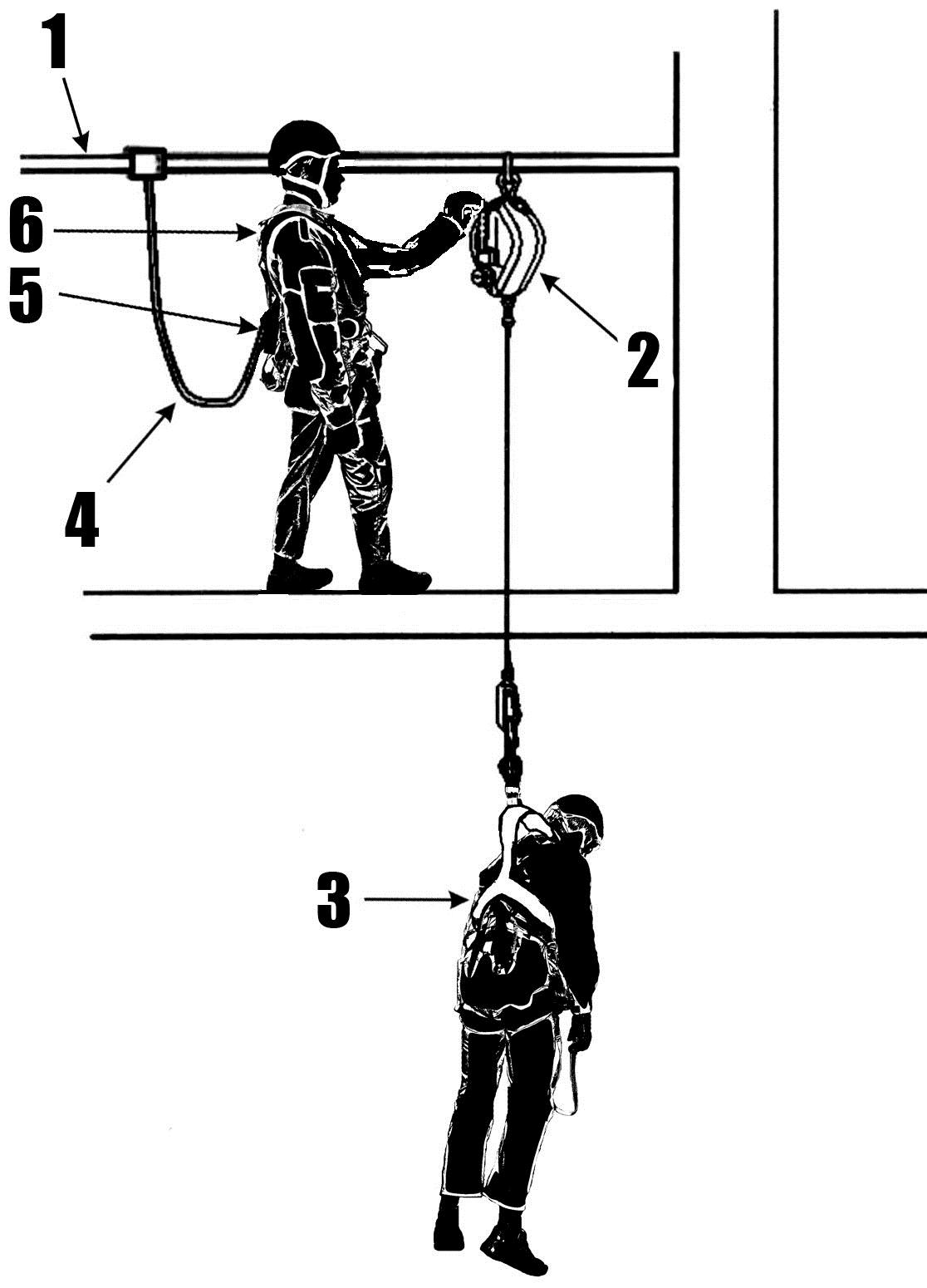

Система спасения и эвакуации, использующая средства защиты втягивающего типа со встроенной лебедкой.

Обозначения на схеме:

1 – анкерная жесткая линия, допускающая одновременное закрепление систем спасения и эвакуации пострадавшего и страховочной системы работника, проводящего спасательные работы;

2 – средства защиты втягивающего типа со встроенной лебедкой;

3 – спасательная привязь, включающая лямки, фитинги, пряжки или другие элементы, подходящим образом расположенные и смонтированные, чтобы поддерживать тело человека в удобном положении для его спасения;

4 – строп;

5 – амортизатор;

6 – страховочная привязь.

В системе спасения и эвакуации кроме спасательных привязей могут использоваться спасательные петли.

Различают:

– спасательная петля класса A: петля, задуманная и сконструированная таким образом, что во время спасательного процесса спасаемый человек удерживается спасательной петлей, лямки которой проходят под мышками;

– спасательная петля класса B: петля, задуманная и сконструированная таким образом, чтоб во время спасательного процесса работник удерживается в позиции «сидя» лямками спасательной петли;

– спасательная петля класса C: петля, задуманная и сконструированная таким образом, что во время спасательного процесса работник удерживается в позиции вниз головой лямками спасательной петли, расположенными вокруг лодыжек.

5

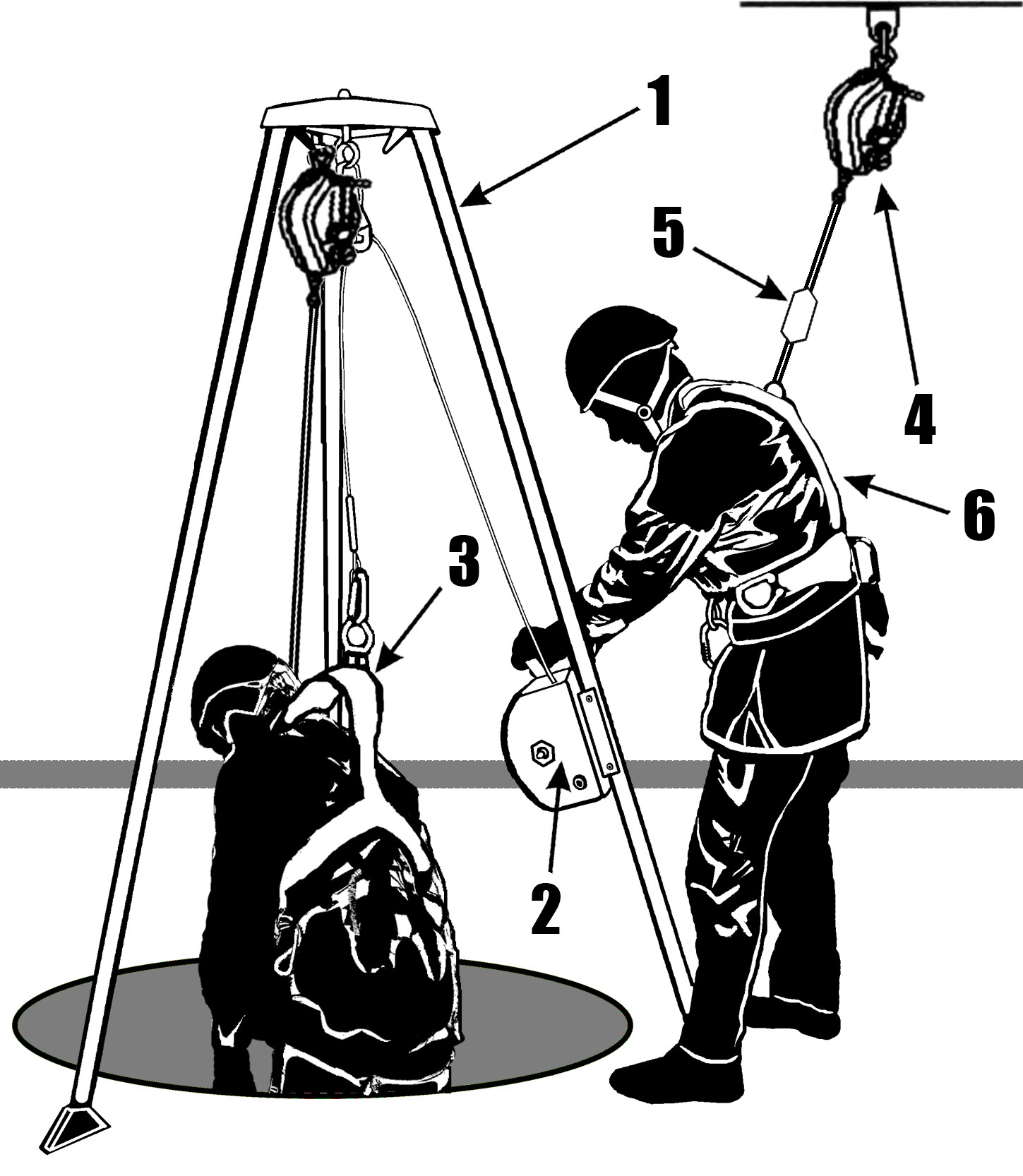

Система спасения и эвакуации, использующая переносное временное анкерное устройство.

Обозначения на схеме:

1 – трипод;

2 – лебедка;

3 – спасательная привязь;

4 – страховочное устройство с автоматической функцией самоблокирования вытягивания стропа и автоматической возможностью вытягивания и возврата уже вытянутого стропа;

5 – амортизатор содержащийся во втягивающемся стропе (функция рассеивания энергии может выполняться самим страховочным устройством 4);

6 – страховочная привязь.

6

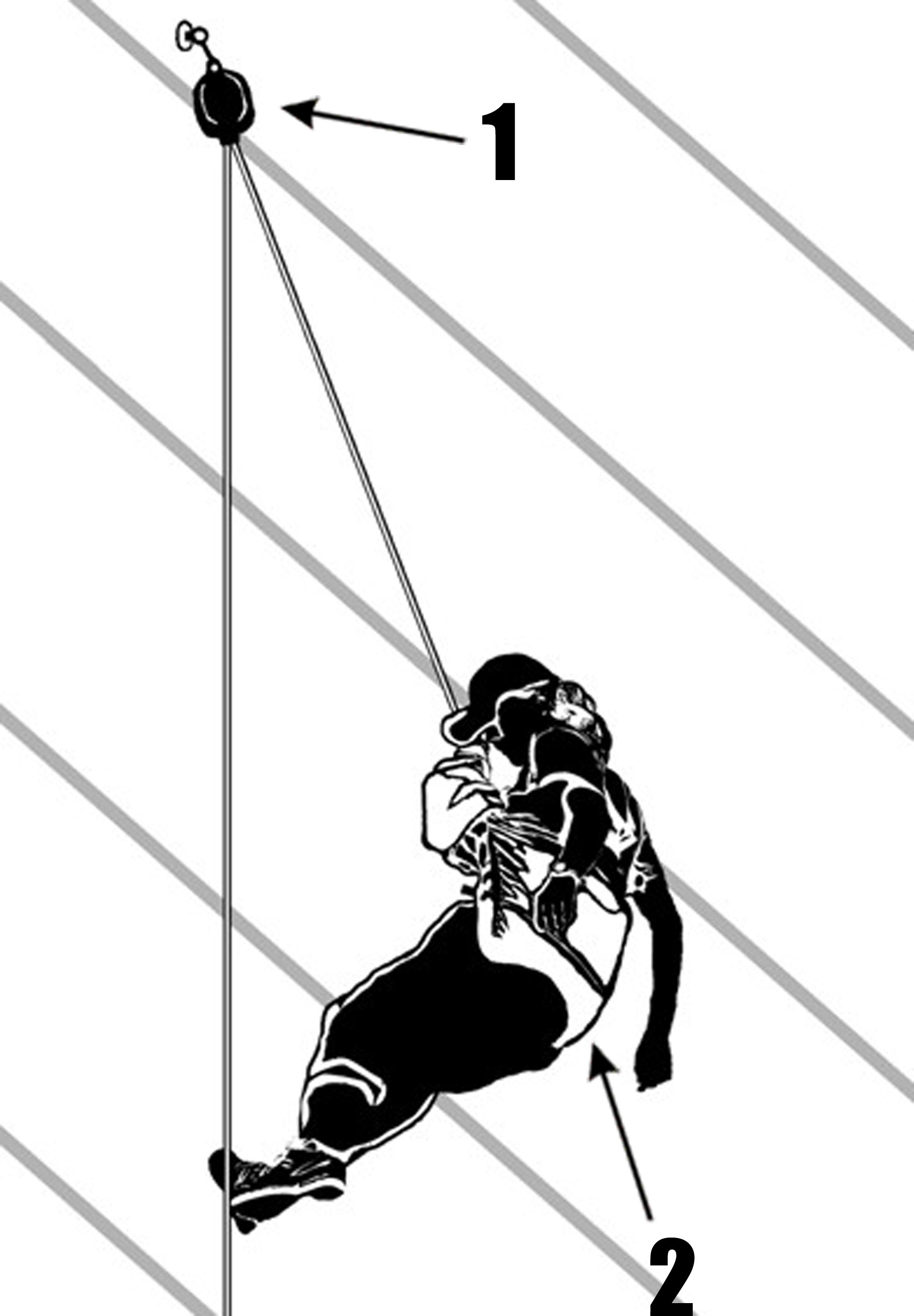

Система спасения и эвакуации, использующая индивидуальное спасательное устройство (ИСУ), предназначенное для спасения работника с высоты самостоятельно.

Обозначения на схеме:

1 – ИСУ, исключающее вращение и возможность свободного падения работника при спуске, а также внезапную остановку спуска и обеспечивающее автоматически скорость спуска, не превышающую 2 м/с;

2 – спасательная петля класса B (возможно использование спасательной петли класса А).

Изготовитель в эксплуатационной документации для ИСУ дополнительно указывает максимальную высоту для спуска.
